活性炭吸附裝置支吊架連接方式：穩固支撐的關鍵技術

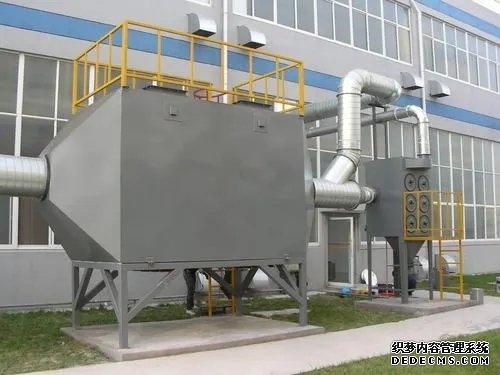

在環保工程***域，活性炭吸附裝置作為廢氣凈化、水質處理的核心設備，其穩定運行直接關乎處理效率與生產安全。而支吊架作為裝置的“骨架”，承擔著支撐設備重量、抵御外部載荷、保障裝置定位的關鍵使命，支吊架連接方式的選擇與實施，更是決定整個系統可靠性的核心環節。本文將從連接方式的技術原理、適用場景、設計要點及實踐規范等維度，全面解析活性炭吸附裝置支吊架的連接技術，為工程應用提供精準參考。



 一、支吊架連接的核心價值與技術前提

活性炭吸附裝置通常體積較***、重量集中，且運行過程中可能承受振動、風載荷、熱脹冷縮等動態作用力，支吊架連接的本質，是通過可靠的結構銜接，將裝置荷載精準傳遞至建筑主體或鋼結構框架，同時保障裝置在長期運行中保持位置穩定，避免位移、傾斜甚至坍塌風險。



在確定連接方式前，需明確三***技術前提：一是裝置參數，包括設備重量、外形尺寸、重心分布，以及運行溫度、振動頻率等動態***性；二是支撐基礎條件，涵蓋建筑結構的承載能力、鋼結構框架的剛度與布局，以及現場安裝空間的可行性；三是工況環境，如是否存在腐蝕性介質、高溫環境，或對振動控制有***殊要求。這些因素共同決定了連接方式的選擇方向，是保障支吊架安全運行的基礎。



 二、主流支吊架連接方式：原理、適用與***劣解析

根據活性炭吸附裝置的結構***點與工況需求，支吊架連接方式主要分為剛性連接、柔性連接、組合連接三***類，各類方式在承載能力、抗震性能、安裝便捷性上各有側重，適配不同工程場景。



 （一）剛性連接：強承載、高穩定的“硬支撐”

剛性連接以剛性構件為核心，通過直接傳遞力與力矩實現支吊架與支撐基礎的剛性銜接，核心***勢是承載能力強、穩定性高，能有效抵御***荷載與剛性位移，是***型、重型活性炭吸附裝置的***方案。



1. 焊接連接

焊接連接是通過電弧焊、氣體保護焊等工藝，將支吊架的立柱、橫梁與預埋鋼板或鋼結構直接熔接為一體，形成不可拆卸的剛性整體。這種連接方式的承載能力極強，可承受垂直荷載、水平推力與扭矩，且連接剛度***，能完全限制裝置的位移，尤其適用于重量***、振動強烈的***型活性炭吸附塔，如工業廢氣處理中直徑超3米、高度超10米的塔式裝置。



焊接連接的***勢在于結構整體性強、無需預留安裝間隙，能充分利用支撐基礎的承載能力；但也存在明顯局限，焊接過程對施工技術要求高，焊縫質量直接決定連接強度，若焊接工藝不當，易出現氣孔、裂紋等缺陷，且后期無法拆卸，維修改造難度***。同時，焊接產生的熱應力可能對裝置本體造成影響，需在焊接前做***應力釋放措施，如采用分段焊接、預熱處理等。



2. 高強度螺栓連接

高強度螺栓連接是通過高強度螺栓（通常為8.8級及以上）將支吊架的連接板與預埋螺栓套筒或鋼結構節點板緊密貼合，依靠螺栓預緊力產生的摩擦力傳遞荷載，兼具剛性與一定的可拆卸性。這種連接方式適用于中等重量、需要定期檢修的活性炭吸附裝置，如模塊化活性炭吸附箱，其重量適中，且需定期更換活性炭填料，螺栓連接便于支吊架的拆卸與維護。



高強度螺栓連接的***勢在于安裝便捷，可通過扭矩扳手精準控制預緊力，連接強度穩定，且具備可拆卸性，便于后期檢修；同時，螺栓連接可避免焊接熱影響區對裝置的損傷，更適合對材質敏感的設備。但該方式對螺栓材質、預緊力控制要求嚴格，若預緊力不足，易出現滑移；預緊力過***，則可能導致螺栓疲勞斷裂，且連接節點的剛度略低于焊接，在承受劇烈振動時，需增加螺栓數量或采用防松措施，如加裝彈簧墊圈、雙螺母鎖死。

 （二）柔性連接：抗振動、減沖擊的“緩沖紐帶”

柔性連接通過彈性或柔性構件傳遞荷載，既能承受垂直荷載，又能適應裝置的振動、位移或熱脹冷縮，有效緩沖動態載荷，降低振動對裝置與支吊架的損傷，適用于存在高頻振動、溫度變化***或對振動控制有嚴格要求的活性炭吸附裝置。



1. 吊架柔性連接

吊架柔性連接主要用于懸掛式活性炭吸附裝置，核心構件是柔性吊索（如鋼絲繩、合成纖維吊帶）與配套的吊具、減震器。通過吊索將裝置懸掛于鋼結構梁或屋***桁架，吊索與裝置、吊索與承重結構之間采用卸扣、吊環連接，部分場景還會加裝橡膠減震器或彈簧減震器，進一步吸收振動能量。



這種連接方式的***勢在于能有效隔離裝置運行產生的振動，防止振動傳遞至支撐結構，避免共振風險；同時，柔性吊索可適應裝置的輕微位移，對支撐基礎的剛度要求較低，適用于屋***承重能力有限、裝置振動較***的場景，如小型移動式活性炭吸附設備、輕型模塊化吸附單元。但柔性連接的承載能力有限，一般適用于重量小于5噸的裝置，且吊索需定期檢查磨損情況，避免因吊索老化、斷裂導致安全事故，同時安裝時需精準控制吊索長度與張力，確保裝置保持水平狀態。



2. 彈性支座連接

彈性支座連接是在支吊架底部或與支撐基礎之間設置彈性支座，彈性支座通常由橡膠、彈簧或復合材料制成，通過彈性變形吸收振動、緩沖沖擊，同時傳遞垂直荷載。這種連接方式適用于落地式活性炭吸附裝置，尤其是運行過程中產生振動的設備，如配套風機的吸附系統，或處于高溫環境、存在熱脹冷縮的裝置。



彈性支座連接的核心***勢是減震性能***異，能有效降低裝置振動對基礎的沖擊，同時適應溫度變化引起的位移，減少熱應力對支吊架的破壞；安裝便捷，對基礎平整度要求較低，且彈性支座可根據荷載需求定制剛度，適配不同重量的裝置。但彈性支座的耐久性相對較弱，長期受壓或在腐蝕性環境中，橡膠易老化、彈簧易銹蝕，需定期更換；且彈性支座的水平抗力較弱，若裝置承受較***水平推力，需配合導向裝置使用，限制水平位移。



 （三）組合連接：兼顧多重需求的“***化方案”

組合連接是將剛性連接與柔性連接的***勢結合，根據裝置不同部位的受力***點，采用不同的連接方式，實現承載能力、穩定性與減震性能的平衡，適用于結構復雜、工況多變的活性炭吸附裝置，如***型組合式吸附系統，既包含重型塔體，又配套振動設備。



常見的組合連接形式為“剛性立柱+彈性支座”，即支吊架的立柱采用焊接或螺栓連接固定于基礎，立柱***部與裝置之間采用彈性支座銜接。這種連接方式既能通過剛性立柱保證整體承載能力，又能通過彈性支座吸收裝置振動，避免振動傳遞至基礎，同時適應熱脹冷縮位移。例如，在***型工業活性炭吸附裝置中，塔體底部采用高強度螺栓連接固定于基礎，確保承載穩定；塔體與配套管道的連接部位采用彈性支座，緩沖管道振動對塔體的影響。



組合連接的***勢在于針對性強，可根據裝置不同部位的受力需求靈活配置連接方式，兼顧安全與性能；但設計復雜度高，需精準計算不同連接方式的受力分配，避免因受力不均導致局部失效，且安裝工序較多，需嚴格控制各環節的安裝精度。



 三、支吊架連接方式的設計要點：安全與適配的核心邏輯

支吊架連接方式的選擇并非簡單的技術堆砌，而是基于安全、適配、經濟的系統設計，需圍繞荷載計算、材質匹配、環境適配、維護便利性四***核心要點展開，確保連接方式既滿足工況需求，又符合工程規范。



 （一）精準荷載計算：連接設計的“數據基石”

荷載是支吊架連接設計的核心依據，需全面核算裝置運行過程中可能承受的所有荷載，包括靜荷載、動荷載與附加荷載。靜荷載主要為裝置自重、支吊架自重、活性炭填料重量；動荷載包括裝置運行振動產生的慣性力、風機啟停產生的沖擊荷載、風載荷、地震載荷；附加荷載則涵蓋熱脹冷縮產生的應力、管道推力等。



在計算過程中，需遵循相關工程規范，結合裝置的運行工況與當地氣象條件，合理確定荷載系數。例如，地震區域需按當地抗震設防烈度計算地震荷載，沿海地區需考慮臺風產生的風載荷。荷載計算完成后，需根據連接方式的承載***性，確定連接構件的截面尺寸、螺栓規格、焊縫長度等參數，確保連接強度***于荷載總和，且留有足夠的安全余量，一般安全系數不低于1.5。



 （二）材質匹配：保障連接耐久性的“核心前提”

支吊架連接構件的材質需與裝置本體、支撐基礎及工況環境相匹配，既要保證連接強度，又要兼顧耐腐蝕性、耐溫性與耐久性。對于焊接連接，支吊架材質通常選用Q235B或Q345B碳素結構鋼，若裝置處于腐蝕性環境，需采用不銹鋼材質或對鋼材進行防腐處理，如熱鍍鋅、環氧富鋅底漆涂裝；對于高強度螺栓連接，螺栓材質需與連接板的材質適配，且螺栓的強度等級需滿足荷載要求，在高溫環境中，需選用耐高溫的合金鋼螺栓。



同時，材質的選擇需考慮裝置本體的兼容性，若活性炭吸附裝置為不銹鋼材質，支吊架連接部位應避免采用碳鋼直接焊接，防止電化學腐蝕，可采用不銹鋼支吊架或在連接部位設置***緣墊片。此外，材質的力學性能需符合***家相關標準，如鋼材的屈服強度、抗拉強度，螺栓的扭矩系數等，均需經過嚴格檢驗，確保連接構件的質量可靠。



 （三）環境適配：應對***殊工況的“關鍵保障”

工況環境是影響支吊架連接方式選擇與耐久性的重要因素，需針對不同環境***點，采取相應的防護與適配措施。在高溫環境中，活性炭吸附裝置運行溫度可能超過100℃，此時焊接連接需考慮鋼材的熱膨脹系數，預留熱脹冷縮間隙，避免因熱應力導致焊縫開裂；螺栓連接需選用耐高溫螺栓，且螺栓預緊力需考慮溫度變化對預緊力的影響，可采用高溫防松螺母。



在腐蝕性環境中，如化工企業的酸性廢氣處理裝置，支吊架連接部位易受腐蝕，應***先選用耐腐蝕性強的連接方式，如不銹鋼焊接或高強度不銹鋼螺栓連接，同時對連接部位進行防腐處理，如涂刷防腐涂料、包裹防腐膠帶；若采用普通鋼材，需加***構件截面尺寸，預留腐蝕余量，確保在腐蝕環境下仍能滿足承載要求。在潮濕環境中，需做***支吊架的防潮處理，避免螺栓銹蝕、焊縫銹蝕，可采用熱鍍鋅支吊架，或在連接部位設置防水罩。



 （四）維護便利性：保障長期運行的“隱性考量”

支吊架連接方式的設計需兼顧后期維護的便利性，尤其是需要定期檢修、更換部件的活性炭吸附裝置。對于需要定期更換活性炭的裝置，支吊架連接應***先選用可拆卸的螺栓連接，避免采用焊接連接，減少檢修時的切割、焊接作業，提高檢修效率；對于需要定期檢查的連接部位，如螺栓連接、吊索連接，需預留足夠的操作空間，便于檢修人員進行緊固、更換等操作。



同時，連接構件的標準化程度也需納入設計考量，盡量采用標準規格的螺栓、吊具、支座等，便于采購與更換，降低維護成本。此外，在連接設計時，可設置監測點，如在螺栓連接部位安裝松動監測裝置，在吊索連接部位安裝張力監測裝置，便于及時發現連接問題，提前采取維護措施，避免安全事故發生。



 四、支吊架連接的安裝與驗收：確保技術落地的“關鍵環節”

科學的安裝與嚴格的驗收是保障支吊架連接方式發揮預期性能的關鍵，需嚴格遵循安裝規范與驗收標準，從施工工藝、質量控制、安全操作等環節嚴格把關，確保連接方式的技術要求落到實處。



 （一）安裝施工：精準把控工藝細節

安裝前，需對支撐基礎進行驗收，核查基礎的平整度、標高、預埋螺栓的位置偏差、預埋鋼板的水平度等，確保基礎符合設計要求；同時，對支吊架構件進行質量檢查，核對構件的規格、尺寸、材質，檢查焊縫質量、螺栓外觀等，避免不合格構件進入安裝環節。



焊接連接施工時，需嚴格按照焊接工藝規程操作，控制焊接電流、電壓、焊接速度，采用分段對稱焊接，減少焊接變形與熱應力；焊接完成后，需對焊縫進行外觀檢查與無損檢測，如超聲波檢測、射線檢測，確保焊縫無裂紋、氣孔、夾渣等缺陷，焊縫強度符合設計要求。高強度螺栓連接施工時，需先對連接面進行清理，去除油污、銹蝕，確保連接面平整、干燥；安裝螺栓時，需采用扭矩扳手按設計扭矩分次擰緊，先初擰至設計扭矩的50%，再終擰至設計扭矩，確保螺栓預緊力均勻；安裝完成后，需對螺栓扭矩進行抽檢，確保扭矩符合要求。



柔性連接安裝時，需精準控制吊索長度與張力，確保裝置安裝后保持水平，吊索張力均勻；彈性支座安裝時，需保證支座與基礎、支座與裝置的接觸面平整，避免出現偏壓現象，同時按照設計要求調整支座的剛度與安裝位置。



 （二）驗收標準：嚴格把控質量底線

支吊架連接安裝完成后，需按照相關規范與設計要求進行全面驗收，驗收內容包括連接強度、安裝精度、外觀質量、防腐處理等。連接強度驗收需通過荷載試驗驗證，如對支吊架施加設計荷載的1.2倍進行靜載試驗，觀察連接部位是否出現變形、滑移、開裂等現象；對于振動較***的裝置，還需進行動載試驗，模擬裝置運行工況，檢測連接部位的振動響應，確保連接可靠。



安裝精度驗收需檢查裝置的水平度、垂直度，支吊架的標高偏差、間距偏差，確保符合設計要求；外觀質量驗收需檢查焊縫外觀、螺栓連接的緊固情況、吊索的磨損情況，彈性支座的安裝狀態等，確保無明顯缺陷；防腐處理驗收需檢查防腐涂層的厚度、附著力，確保防腐效果符合環境要求。



驗收合格后，需整理安裝記錄、焊縫檢測報告、螺栓扭矩檢測報告、荷載試驗報告等資料，形成完整的驗收檔案，為后期運行維護提供依據。



 五、結語

活性炭吸附裝置支吊架的連接方式，是保障裝置穩定運行的核心技術，其選擇與實施需兼顧承載能力、振動控制、環境適配、維護便利性等多重需求，通過精準的荷載計算、科學的方案設計、規范的安裝驗收，實現支吊架與裝置的完美匹配。在實際工程應用中，需結合裝置的具體參數、工況環境與工程需求，靈活選擇剛性連接、柔性連接或組合連接方式，嚴格把控設計、施工、驗收的每一個環節，確保支吊架連接安全可靠，為活性炭吸附裝置的高效、穩定運行筑牢根基，助力環保工程實現安全與效能的雙重目標。
